L'esigenza di progetto
Spiegazione: In numerosi processi industriali il problema principale non consiste soltanto nel raggiungere la superficie con il getto abrasivo.
Prima ancora di iniziare la lavorazione occorre stabilire come sostenere, sollevare e posizionare il componente in condizioni compatibili con il processo.
Un particolare di peso elevato può non essere facilmente gestibile su una normale tavola. Una geometria irregolare può rendere difficoltoso trovare punti di appoggio stabili. Alcuni componenti richiedono inoltre di lasciare libere più superfici possibili durante il trattamento.
In queste condizioni, sospendere il pezzo dall’alto può rappresentare una soluzione più adatta rispetto all’utilizzo di un piano fisso.
La risposta tecnica: Il sistema a gancio permette quindi di affrontare contemporaneamente due aspetti: movimentare il componente e portarlo nella corretta posizione di trattamento.
Analisi dell'applicazione
La progettazione di un impianto con trasporto aereo deve partire dalle caratteristiche reali del pezzo.
Devono essere valutati:
- Peso;
- Dimensioni;
- Geometria;
- Baricentro;
- Punti disponibili per l’aggancio;
- Stabilità durante il sollevamento;
- Superfici che devono essere trattate;
- Spazio richiesto per la movimentazione;
- Modalità di carico e scarico;
- Frequenza dei cicli produttivi.
Il punto di sospensione è particolarmente importante.
Il componente deve poter essere agganciato in modo coerente con la propria forma e con la necessità di mantenere accessibili le superfici interessate dal trattamento.
La movimentazione aerea consente inoltre di ridurre la dipendenza da appoggi inferiori, carrelli o piani di lavoro che potrebbero limitare l’accessibilità ad alcune zone del particolare.
La soluzione progettata da FEVI

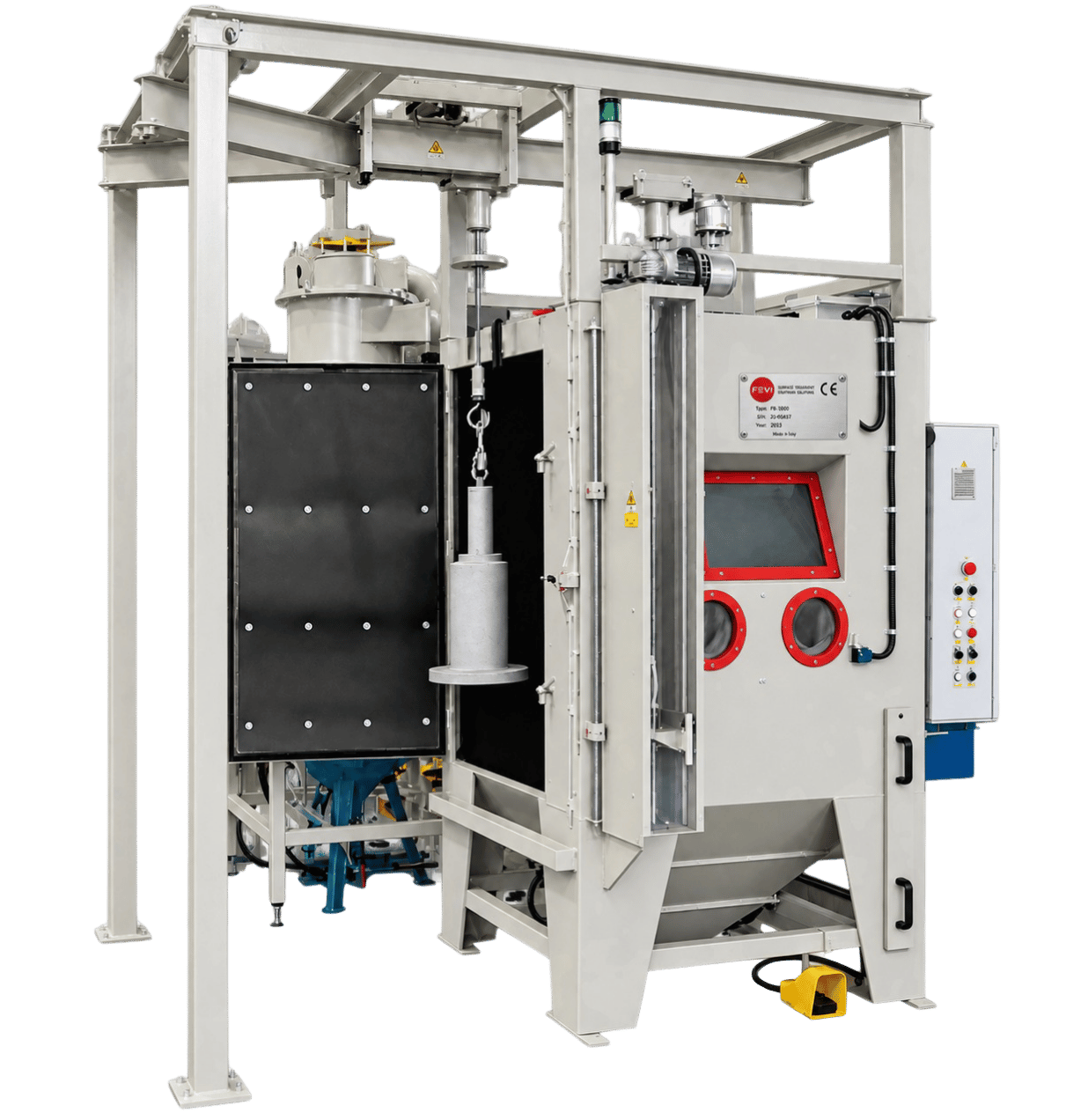

La macchina integra una struttura superiore dedicata alla movimentazione del componente, sostenuta da un telaio esterno collegato funzionalmente alla zona di trattamento.
È chiaramente visibile un sistema di sospensione con:
- Struttura aerea;
- Dispositivo di movimentazione superiore;
- Elemento verticale di sollevamento;
- Gancio;
- Sistema di collegamento al particolare.
Il componente viene mantenuto sospeso davanti alla zona operativa della cabina.
La macchina dispone inoltre di una postazione manuale con:
- Finestra di osservazione;
- Due porta-guanti;
- Comandi dedicati;
- Collegamenti pneumatici;
- Comando a pedale.
Sono presenti protezioni interne nelle zone maggiormente esposte alla lavorazione e sistemi ausiliari collegati alla gestione dell’impianto.
La particolarità della configurazione consiste nell’aver progettato cabina e movimentazione aerea come un unico sistema, anziché trattare il sollevamento del componente come un’attività esterna alla macchina.
Come funziona l'impianto
Il componente viene inizialmente collegato al sistema di sospensione mediante il gancio o l’attrezzatura prevista per il particolare.
Il sistema aereo consente quindi di sollevare il pezzo e trasferirlo verso la zona di trattamento.
Una volta raggiunta la posizione operativa, il componente rimane sospeso mentre l’operatore esegue la lavorazione attraverso la postazione frontale.
Il fatto di non dover appoggiare necessariamente il pezzo su un piano può lasciare maggiormente accessibili le superfici laterali e inferiori, compatibilmente con la geometria e con il punto di aggancio scelto.
Terminato il trattamento, il componente può essere nuovamente movimentato attraverso il sistema aereo verso la zona prevista per lo scarico.
La sequenza logica operativa è:
Aggancio → Sollevamento → Trasferimento → Posizionamento → Sabbiatura o pallinatura → Uscita → Scarico.
Perché utilizzare un sistema di trasporto aereo
Quando il peso del componente aumenta, la movimentazione manuale diventa progressivamente meno pratica.
Un sistema aereo consente di far sostenere la massa del particolare dalla struttura di movimentazione anziché dall’operatore.
Ma il vantaggio non riguarda soltanto il peso.
La sospensione può essere utile anche quando il particolare presenta una forma complessa o quando appoggiarlo su una tavola renderebbe difficoltoso raggiungere alcune superfici.
Il trasporto aereo permette inoltre di progettare un percorso preciso tra zona di carico, posizione di lavoro e scarico.
In applicazioni più articolate, lo stesso principio può essere sviluppato per collegare più fasi del processo produttivo.
Il vantaggio di mantenere il componente sospeso
Un particolare appoggiato su un piano presenta inevitabilmente una superficie di contatto.
Se proprio quella zona deve essere trattata, può diventare necessario modificare la posizione del componente durante il ciclo.
La sospensione permette invece di scegliere il punto di aggancio in funzione del pezzo e della superficie da raggiungere.
Per componenti tridimensionali o irregolari questo può migliorare l’accessibilità durante la lavorazione.
La configurazione è inoltre interessante per particolari che non devono essere movimentati facendoli rotolare o urtare contro altri componenti.
Il principio progettuale è semplice: il componente viene sostenuto dove interferisce meno con il trattamento.
- Movimentazione dall’alto del componente;
- Possibilità di gestire particolari pesanti o ingombranti;
- Riduzione delle movimentazioni manuali del pezzo;
- Possibilità di mantenere il particolare sospeso durante la lavorazione;
- Minore dipendenza da piani di appoggio;
- Migliore accessibilità potenziale a più superfici;
- Possibilità di progettare il punto di aggancio in funzione della geometria;
- Integrazione tra sollevamento, trasferimento e zona di sabbiatura;
- Possibilità di organizzare un percorso definito di ingresso e uscita;
- Configurazione adattabile a differenti componenti e cicli produttivi.
Caratteristiche dell'impianto
| Elemento | Configurazione |
|---|---|
| Tipologia | Sabbiatrice industriale personalizzata |
| Movimentazione componente | Aerea |
| Supporto componente | Gancio sospeso |
| Sistema superiore | Struttura dedicata al trasporto |
| Sollevamento | Sistema verticale integrato |
| Trasferimento pezzo | Mediante struttura aerea |
| Posizione durante il trattamento | Componente sospeso |
| Postazione operatore | Manuale |
| Controllo visivo | Finestra di osservazione |
| Accesso manuale | Due porta-guanti |
| Comandi macchina | Quadro laterale dedicato |
| Comando a pedale | Presente |
| Protezioni interne | Presenti nelle zone di trattamento |
| Rotazione del gancio | Dato non disponibile |
| Portata del sistema aereo | Dato non disponibile |
| Corsa di sollevamento | Dato non disponibile |
| Velocità di trasferimento | Dato non disponibile |
| Abrasivo | Da definire in funzione dell’applicazione |
| Processo | Sabbiatura o pallinatura in funzione della configurazione |
Applicazioni possibili
Una sabbiatrice con gancio e trasporto aereo può essere valutata quando il componente è più facilmente gestibile mediante sospensione rispetto a un tradizionale piano di lavoro.
Possibili applicazioni comprendono:
- Fusioni;
- Componenti forgiati;
- Strutture saldate;
- Corpi pompa;
- Corpi valvola;
- Carcasse;
- Riduttori;
- Componenti meccanici tridimensionali;
- Particolari di carpenteria;
- Elementi con geometria irregolare;
- Componenti pesanti;
- Manufatti con superfici distribuite su più lati;
- Particolari delicati che non devono essere movimentati per rotolamento;
- Componenti che richiedono un sistema dedicato di sollevamento.
La soluzione definitiva deve comunque essere progettata sulla base del particolare reale.
Quando la movimentazione fa parte della sabbiatrice
In un impianto industriale personalizzato non sempre è corretto considerare separatamente macchina e movimentazione.
Se il particolare deve essere sollevato per entrare nella cabina, mantenuto sospeso durante il trattamento e successivamente trasferito verso un’altra posizione, queste operazioni diventano parte del ciclo produttivo.
FEVI può quindi progettare non soltanto la zona nella quale avviene la sabbiatura, ma anche il modo in cui il componente viene: agganciato, sollevato, trasferito, posizionato e scaricato.
A seconda dell’applicazione possono essere valutati sistemi con:
- Ganci;
- Trasporto aereo;
- Monorotaie;
- Carrelli sospesi;
- Sollevatori;
- Tavole rotanti;
- Carrelli a terra;
- Rulliere;
- Sistemi automatici o semiautomatici.
La movimentazione diventa così una parte funzionale della macchina.
La macchina progettata intorno al componente
La sabbiatrice con gancio e trasporto aereo FEVI rappresenta un esempio particolarmente chiaro di progettazione intorno al pezzo.
Il punto di partenza non è semplicemente la dimensione della cabina.
Occorre sapere quanto pesa il componente, come può essere agganciato, quanto deve essere sollevato, quali superfici devono rimanere accessibili e come deve essere trasferito prima e dopo la lavorazione.
Da queste informazioni può nascere la configurazione della macchina.
È questo approccio che permette a FEVI di passare dalla fornitura di una cabina standard alla progettazione di un impianto di sabbiatura o pallinatura integrato con la movimentazione del componente.
Impianto personalizzato o cabina di sabbiatura standard?
La movimentazione aerea non è necessaria per ogni applicazione.
Per componenti leggeri e facilmente maneggiabili, una cabina tradizionale può rappresentare la soluzione più semplice ed efficace.
FEVI può quindi valutare differenti configurazioni:
- Cabine sabbiatrici manuali;
- Cabine di sabbiatura professionali;
- Cabine con tavola rotante;
- Cabine con carrello;
- Sistemi con rulliera;
- Sabbiatrici con gancio;
- Cabine pallinatrici;
- Impianti con trasporto aereo;
- Sistemi semiautomatici;
- Impianti automatici di sabbiatura e pallinatura;
- Macchine completamente personalizzate.
La capacità di sviluppare impianti speciali permette anche di individuare con maggiore precisione quando una soluzione standard è già sufficiente per ottenere il risultato richiesto.
Domande frequenti – Sabbiatrice con gancio e trasporto aereo
A cosa serve una sabbiatrice con gancio?
Permette di mantenere il componente sospeso durante la movimentazione e, quando previsto dalla configurazione, durante il trattamento. Può essere utile per pezzi pesanti, ingombranti o difficili da appoggiare su un normale piano di lavoro.
Qual è il vantaggio del trasporto aereo?
Il sistema aereo trasferisce il peso del componente alla struttura di movimentazione e permette di organizzare in modo controllato il percorso tra carico, zona di trattamento e scarico.
Quali pezzi possono essere trattati con una sabbiatrice a gancio?
La configurazione può essere indicata per fusioni, forgiate, strutture saldate, corpi macchina, valvole, pompe, carcasse e altri componenti tridimensionali o pesanti che possono essere correttamente sospesi.
Il gancio può ruotare durante la sabbiatura?
I sistemi a gancio possono essere progettati anche con rotazione del componente quando il processo lo richiede. Questa funzione deve essere definita in fase di progettazione in base a geometria, peso e superfici da trattare.
È possibile progettare la portata del sistema in base al peso del pezzo?
Sì. In un impianto personalizzato struttura, gancio, dispositivo di sollevamento e sistema di trasporto devono essere dimensionati in funzione del peso e delle caratteristiche reali del componente.
Il sistema può essere integrato in una linea produttiva?
Il trasporto aereo può essere sviluppato anche come parte di un percorso produttivo più articolato. Il livello di integrazione dipende dalle stazioni da collegare, dal ciclo richiesto e dal grado di automazione previsto.
FEVI realizza anche normali cabine sabbiatrici senza trasporto aereo?
Sì. Il sistema a gancio viene preso in considerazione quando la movimentazione del pezzo lo rende utile. Per applicazioni più semplici FEVI può proporre cabine di sabbiatura standard e altre configurazioni professionali.
Devi sabbiare o pallinare un componente difficile da movimentare?
Quando un particolare non può essere gestito facilmente su una normale tavola, il sistema di movimentazione può diventare parte integrante del progetto della sabbiatrice.
FEVI può analizzare peso, dimensioni, geometria e modalità di aggancio per individuare la configurazione più appropriata: dalla cabina tradizionale fino a un impianto personalizzato con gancio, sollevamento e trasporto aereo.
PARLACI DEL TUO PROGETTO
Per una prima analisi puoi fornire:
- Fotografie del componente;
- Materiale;
- Dimensioni;
- Peso;
- Punto o modalità di aggancio disponibile;
- Superfici da trattare;
- Quantità dei pezzi;
- Modalità di movimentazione attualmente utilizzata;
- Risultato superficiale richiesto.
Prima studiamo come movimentare il componente. Poi progettiamo come trattarlo.
